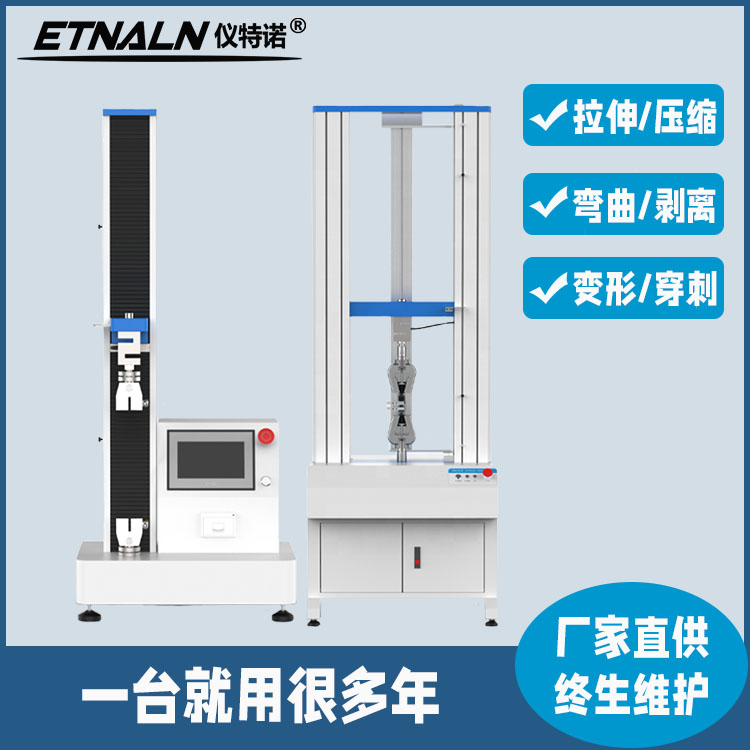

在材料測試領域拉力試驗機的變形測量是一項基礎且關鍵的測試環節那么您對其背后的測量系統與技術原理了解多少呢？本文將從系統構成、工作原理到核心參數為您提供一份清晰的解析。

一、系統構成：高精度的神經中樞

拉力試驗機的變形測量系統是一個精密的集成體系主要負責精確捕捉并處理材料在受力過程中的形變數據。

1  主控單元，作為整個系統的大腦該單元通常由與放大器相連的單片計算機擔當它負責核心控制任務包括：

放大器量程的自動變換

試驗數據的采集、處理與傳輸

試驗?zāi)Ｊ降倪x擇與液晶屏的直讀數值顯示

該系統支持通過RS232接口進行數據輸出或接收外部指令并具備智能自動調零功能用戶只需在主界面執行清零操作即可在極短時間內完成全程校準提升了測試效率。

2  變形放大器單元

這是測量系統的信號增強器其核心任務是將引伸計等傳感器產生的微弱電信號進行放大和處理然后輸送至數顯表或計算機系統最終將被測試樣的變形量準確顯示或記錄下來該單元是保證測試數據準確性的關鍵其技術先進性直接決定了整個系統的精度與穩定性。

3  高集成度數據轉換

現代拉力試驗機多采用24位超低噪聲模數轉換器（A/D轉換器）這種單芯片設計將信號放大與A/D轉換功能集于一身外圍電路簡潔這種高度集成的架構帶來了高精度、高穩定性、小線性誤差和強抗干擾能力等顯著優點合理的電路設計與良好的工藝布局進一步確保了放大器卓越的長期穩定性。

二、工作原理：從物理變形到數字信號

變形測量的核心部件是應變式引伸計其工作流程可以概括為以下步驟：

1  應變感應：當引伸計的移動臂受力會引致其內部的彈性元件發生形變。

2  信號轉換：粘貼在彈性元件上的應變片隨之形變其電阻值發生改變導致原本平衡的惠斯通電橋失衡輸出一個與變形量成正比的微小電壓信號。

3  信號處理：該微弱信號首先由A/D轉換器進行放大和數字化轉換。

4  數據輸出：轉換后的數字信號被送入單片計算機進行處理最終以直讀值的形式顯示在設備界面上并同步通過RS232接口傳輸至計算機供后續數據分析之用。

三、核心性能參數解讀

評估變形測量系統的性能主要依據以下幾項關鍵技術指標：

測量范圍：系統能夠準確測量的從最小到最大的變形量區間選擇合適的量程是確保測試準確的前提

示值誤差：系統顯示值與變形真實值之間的差異此誤差不可避免但必須控制在國家標準或特定允許范圍內

靈敏度：指儀器輸出指示器的變化量與引起該變化的被測量變化量之比靈敏度越高通常意味著測量結果越精細

分辨率：系統所能識別的最小變形量分辨率越高測量結果越精確是衡量系統測量精細度的直接指標
